La importancia del correcto diseño de un tablero eléctrico

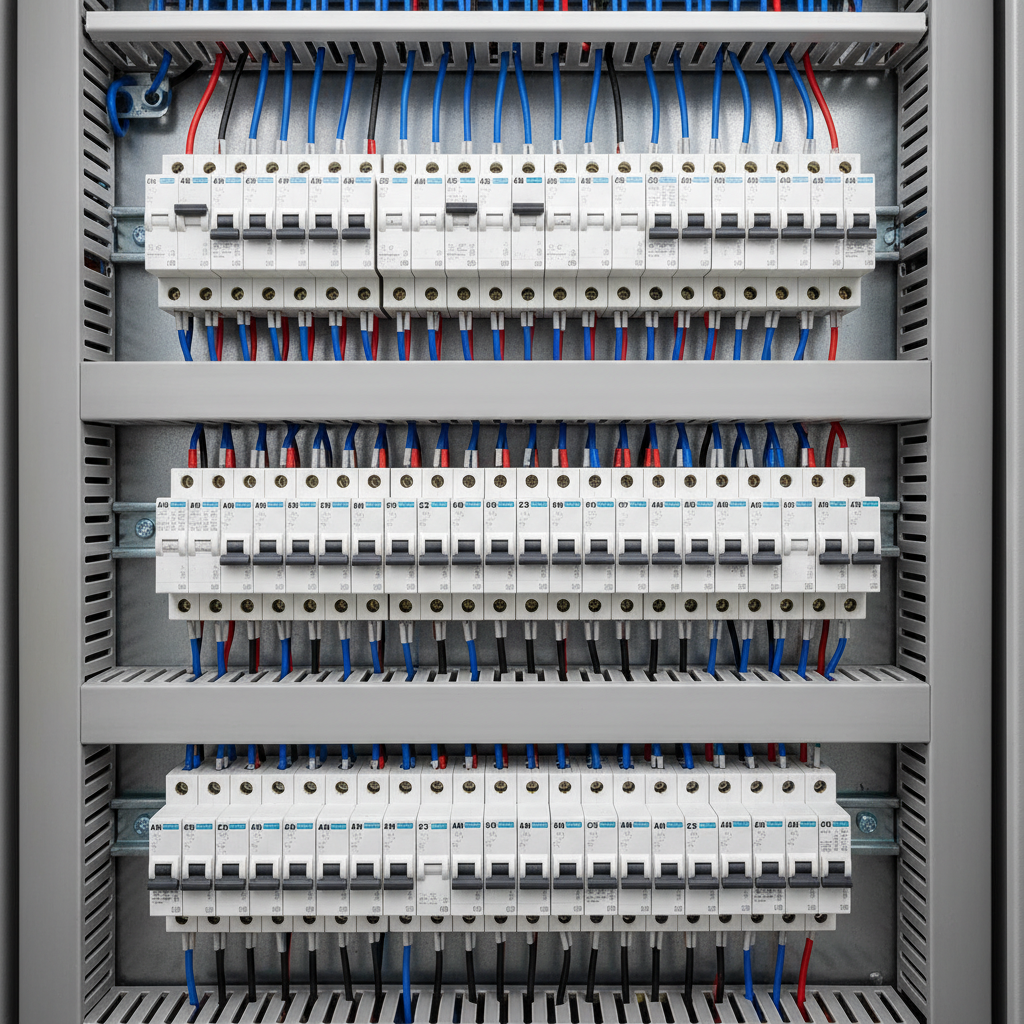

Un tablero eléctrico bien diseñado no es solo un componente más en una instalación, es el sistema que organiza y distribuye la energía, protege circuitos y asegura la operatividad y seguridad del sistema eléctrico. En Chile, el RIC 02 (Pliego Técnico Normativo – Tableros Eléctricos) exige condiciones muy específicas para el diseño, montaje y verificación de tableros, lo que convierte un buen diseño en una obligación técnica y normativa.

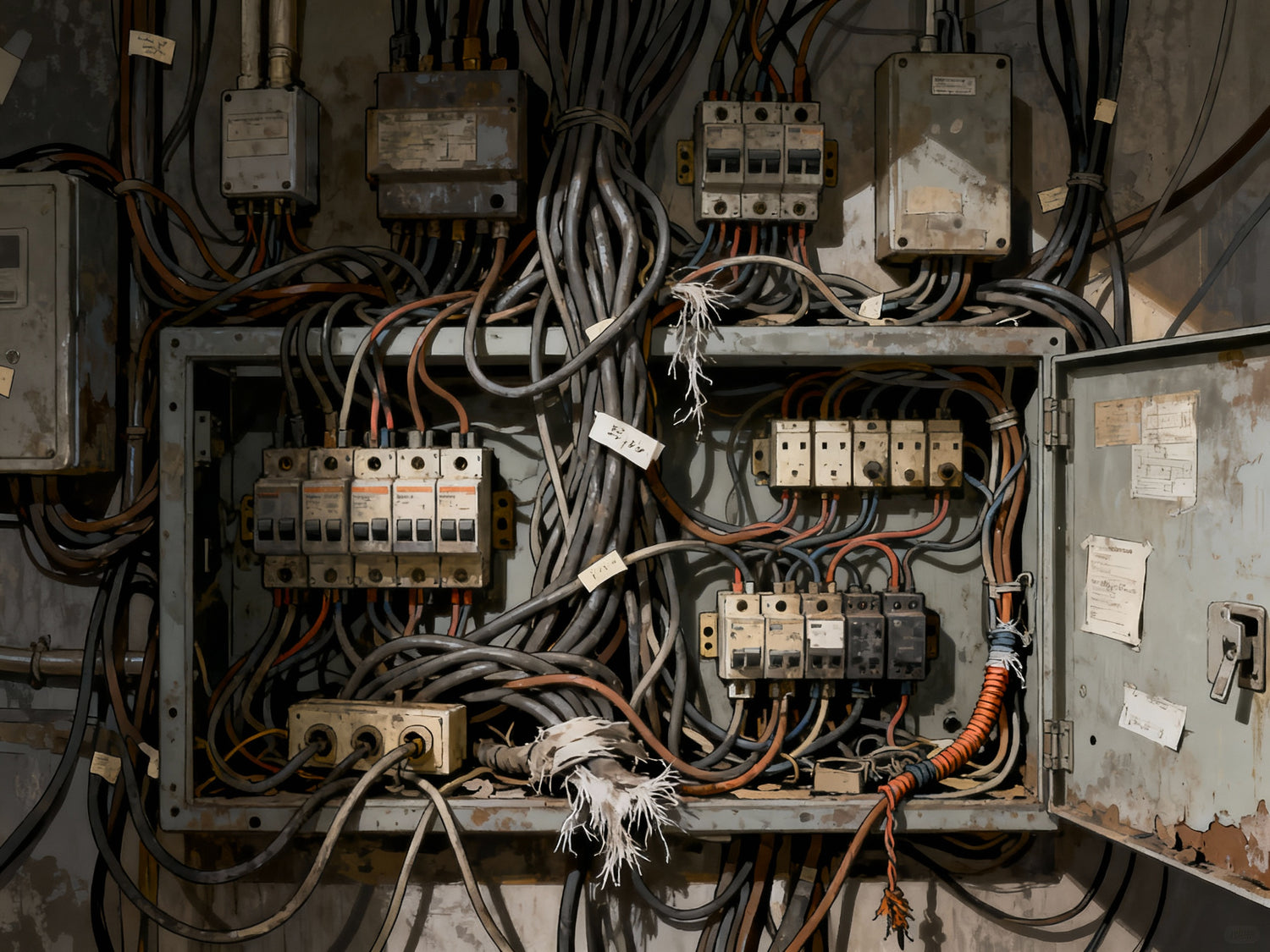

Un tablero mal diseñado puede generar riesgos graves a las personas, confusiones que puedan provocar accidentes, cortocircuitos, sobrecalentamientos, incendios o fallas en equipos costosos.

Un diseño correcto considera:

  • Cálculo adecuado de corrientes nominales y de cortocircuito
  • Correcta selección de interruptores y protecciones
  • Cumplimiento de normativas eléctricas vigentes
  • Dimensionamiento de barras y conductores según carga
  • Distribución segura de líneas y canalizaciones
  • Ubicación correcta de componentes y asignación de espacios para mantenimiento y ampliaciones futuras.

La seguridad nunca es negociable; un buen diseño reduce los riesgos y garantiza un funcionamiento estable durante años.

La RIC N°02 exige aspectos fundamentales que protegen a las personas y los activos eléctricos:

  • Etiquetado indeleble y claro de cada circuito.
  • Espacio libre de ampliación de un 25% por servicio.
  • Instrumentación y señalización apropiadas en tableros de alta corriente.
  • Protección IP, puertas seguras, sistemas de puesta a tierra homologados.
  • Selección de protecciones.

Estas exigencias ayudan a prevenir incendios, sobrecargas, fallas y permiten que la instalación sea fácilmente ampliable y certificada.

Consecuencias de un diseño incorrecto

Ignorar el correcto diseño o la normativa puede generar:

  • Incumplimiento legal (multas y sanciones).
  • Peligro de sobrecalentamiento, cortocircuitos y accidentes graves.
  • Imposibilidad de ampliar o modificar instalaciones sin costosos reemplazos.
  • Daños a la producción, interrupciones y pérdidas económicas.
  • Daños irreparables en la reputación de la organización o empresa.

Casos frecuentes incluyen falta de espacio, ausencia de señalización, accesibilidad deficiente y mala selección de componentes eléctricos.

¿Por qué usar software de diseño?

Con un software de diseño de tableros eléctricos se puede:

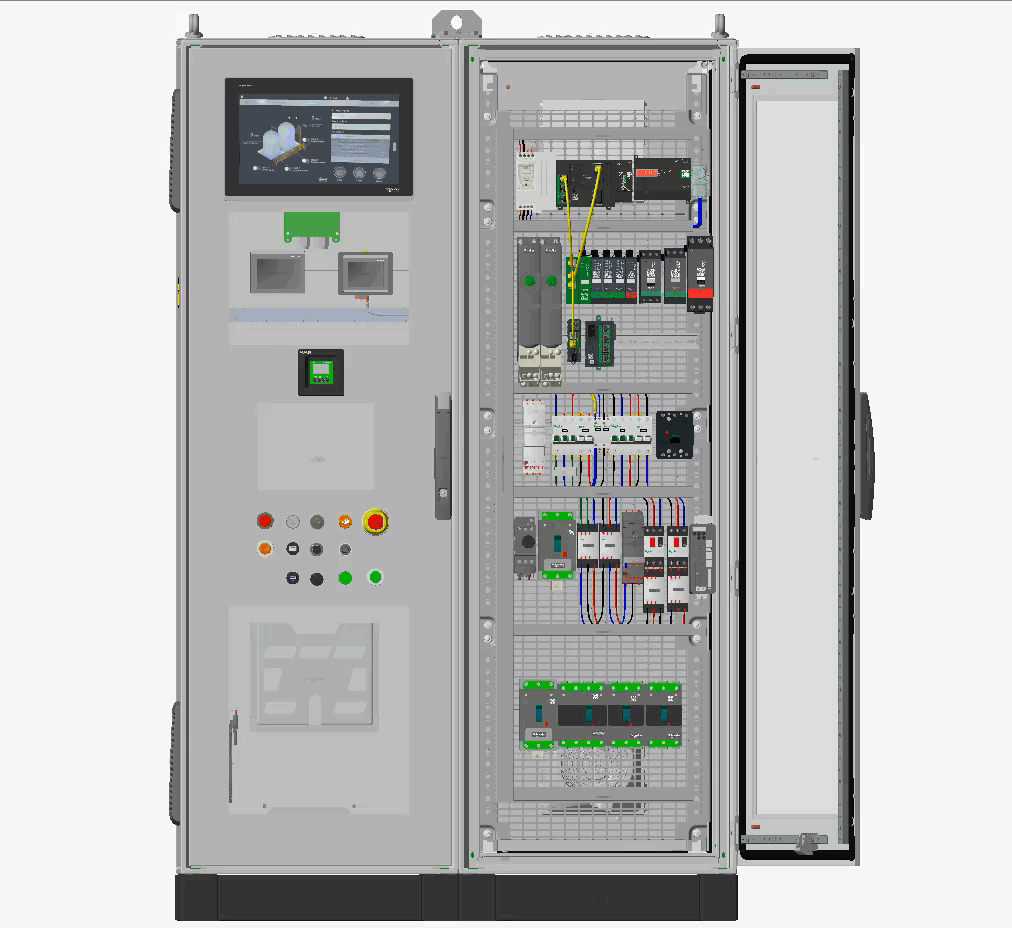

  • Previsualizar el proyecto en 2D y 3D, asegurando aprovechamiento de espacio y cumplimiento normativo desde el inicio.
  • Generar planos, diagramas unilineales, listados de materiales y documentación técnica conforme a la RIC N°02 en tiempos reducidos.
  • Prevenir errores humanos, optimizar tiempos y costos, y dejar la instalación preparada para futuras ampliaciones.

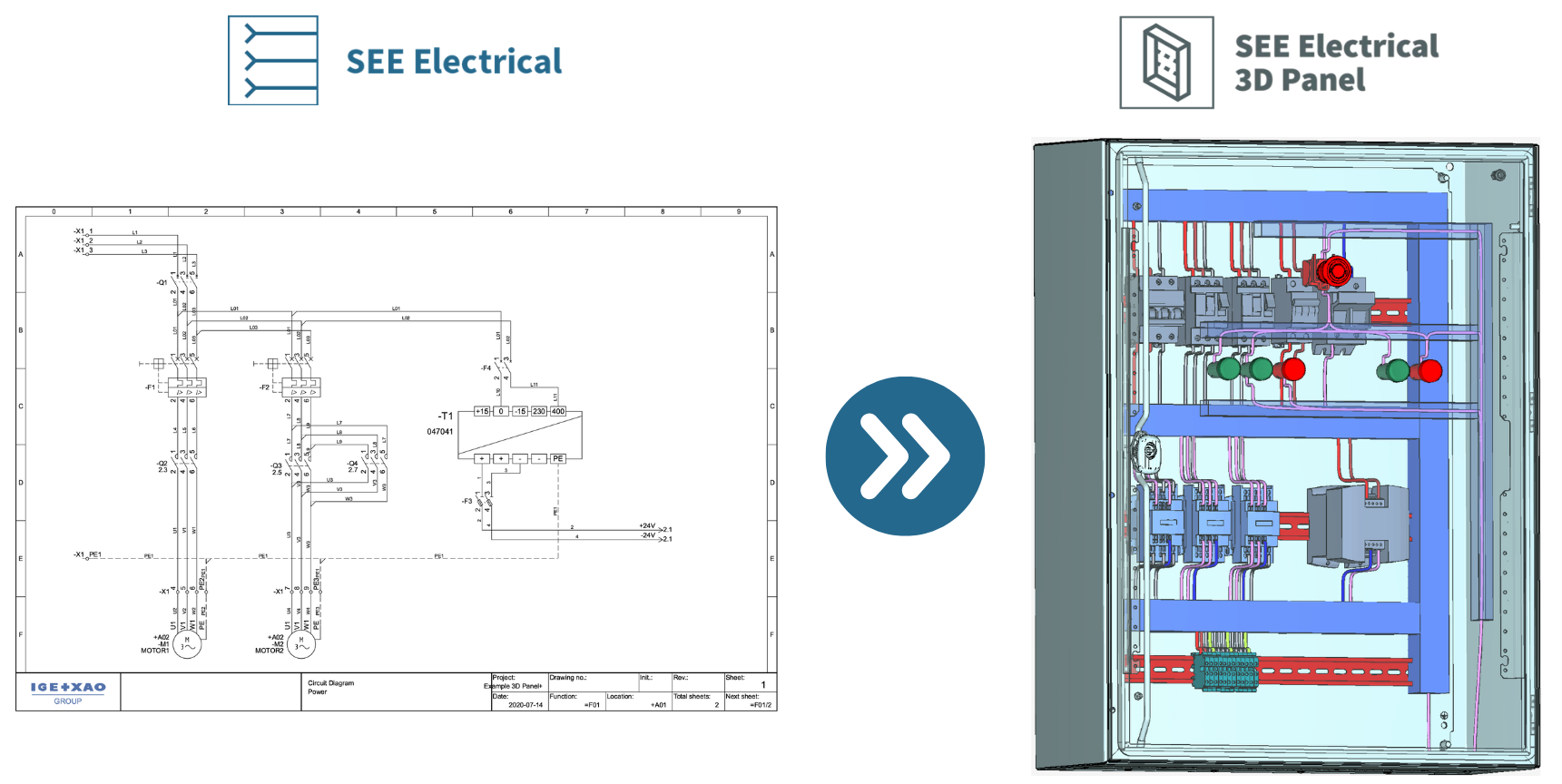

SEE Electrical + SEE Electrical 3D Panel ¡tus mejores aliados!

SEE Electrical es un software CAD eléctrico intuitivo que responderá a todas las necesidades de esquemas eléctricos.

El uso de software especializado es clave para adoptar las mejores prácticas reconocidas por la industria, evitar sanciones y ofrecer a tus clientes instalaciones seguras, certificadas y escalables.

Invertir en el correcto diseño de tableros eléctricos, cumpliendo la normativa RIC y aprovechando las ventajas del software especializado, representa una garantía de seguridad, profesionalismo y productividad en tus proyectos. Evita riesgos, facilita el crecimiento de tus instalaciones y cumple con los estándares vigentes.

¿Quieres aprender más o probar una solución de software para el diseño de tus tableros eléctricos?

¡Contáctanos y llevaremos tu proyecto al siguiente nivel!
