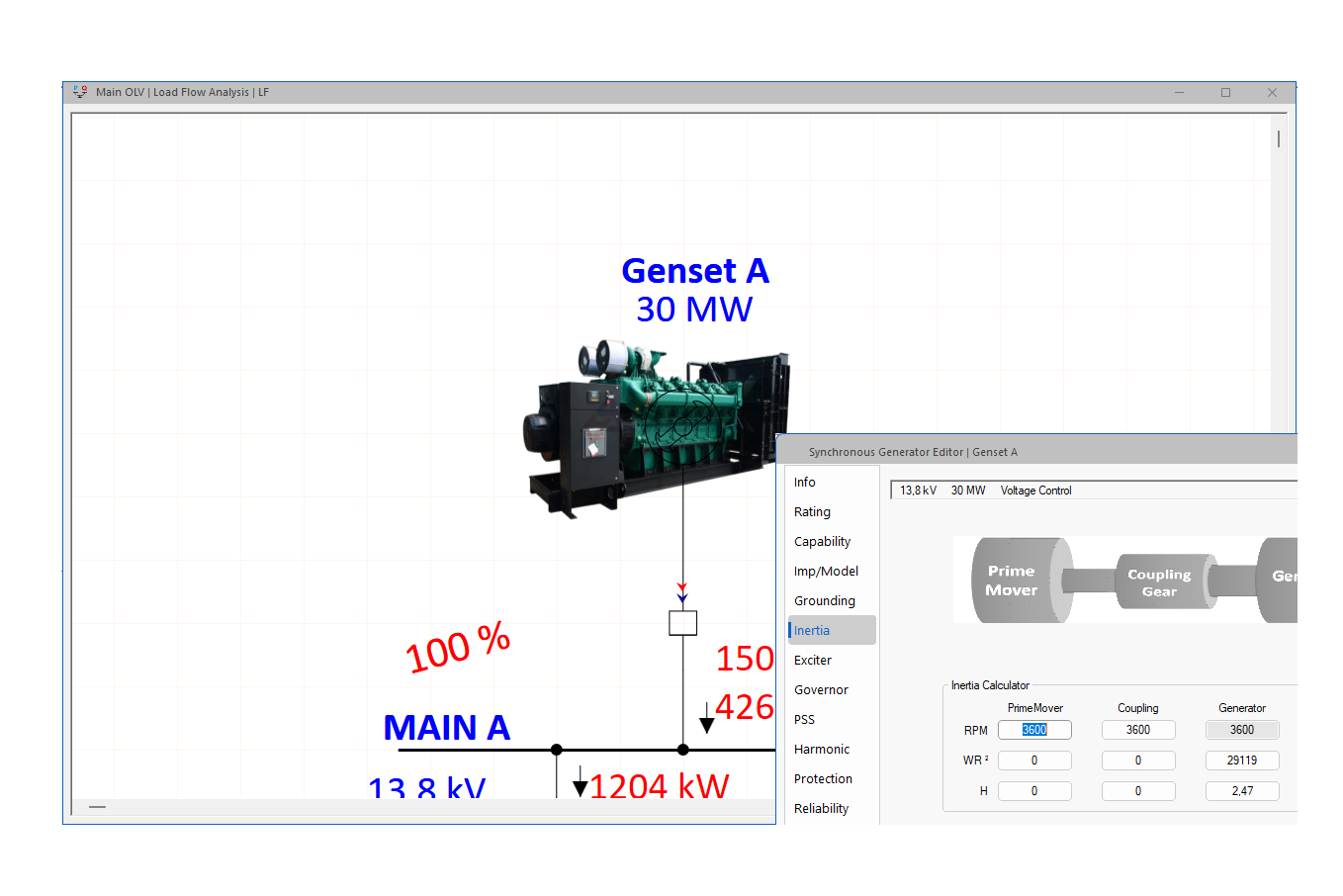

Para modelar un sistema eléctrico de potencia es muy útil construir un diagrama unilineal eléctrico, también conocido como diagrama unifilar, es una representación gráfica simplificada de un sistema eléctrico de potencia (SEP). En este tipo de esquema, cada circuito se representa por una única línea en la que se incluyen todos los conductores de un tramo.

Los elementos o partes de un diagrama unifilar más comunes son las siguientes:

  • Redes Equivalentes
  • Cables, Transformadores, Líneas de Transmisión, Reactores, Impedancias, etc.
  • Barras o Nodos eléctricos
  • Interruptores eléctricos de alta y baja tensión
  • Maquinas sincrónicas (Generadores y/o Motores)
  • Máquinas asincrónicas
  • Inversores
  • Cargas estáticas
  • Capacitor
  • Baterías
  • Parques fotovoltaicos
  • Paneles eléctricos

Estos diagramas son muy utilizados en ingeniería eléctrica para representar instalaciones eléctricas, ya que son más simples y rápidos de realizar. Son especialmente útiles en estudios de:

  • Flujos de carga
  • Cortocircuitos AC o DC

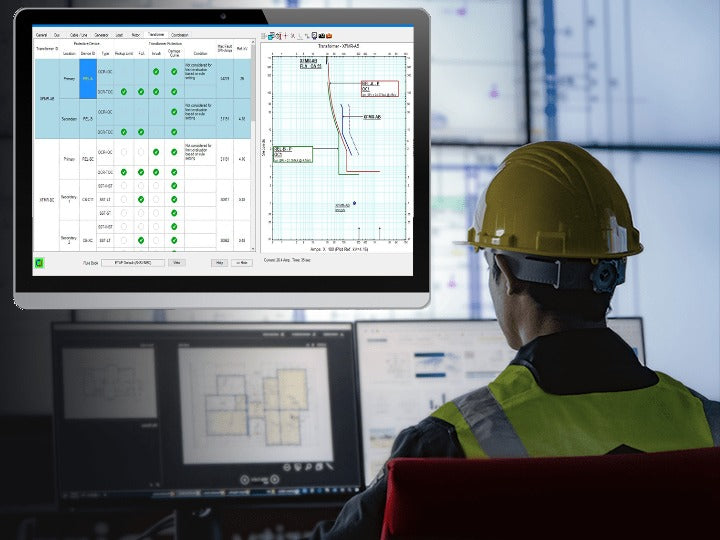

  • Coordinación de protecciones
  • Arco Eléctrico
  • Sistemas de puesta a tierra
  • Calidad de energía, etc.
