La impedancia de falla: el factor invisible que puede impedir la actuación de las protecciones eléctricas

¿Qué ocurre cuando un cortocircuito no dispara el interruptor?

Cuando se habla de un cortocircuito, normalmente se piensa en una corriente muy elevada que provoca el disparo inmediato del interruptor. Sin embargo, muchas fallas reales no se comportan de esa manera.

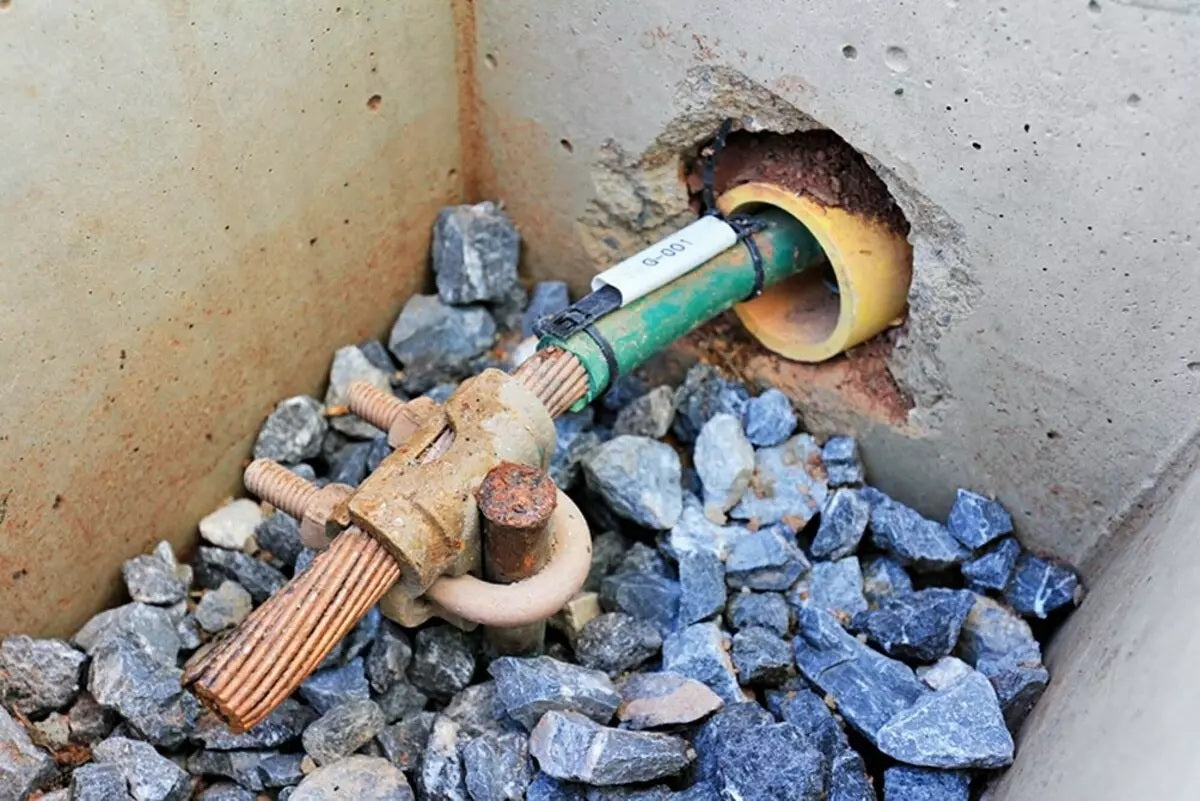

La presencia de humedad, corrosión, suciedad, pintura o conexiones deterioradas puede aumentar la impedancia de falla, reduciendo la corriente que circula durante el evento. Como resultado, una falla puede permanecer activa sin que el interruptor termomagnético opere, dejando partes metálicas energizadas y aumentando el riesgo para las personas y los equipos.

¿Qué es la impedancia de falla?

La impedancia de falla es la oposición que encuentra la corriente al circular desde el conductor activo hasta tierra durante una falla.

En una falla ideal, el contacto es prácticamente metálico y la corriente alcanza valores muy altos. Sin embargo, cuando el camino incluye materiales como hormigón, humedad, óxido o conexiones deficientes, la impedancia aumenta y la corriente disminuye.

Por lo tanto, a mayor impedancia de falla, menor será la corriente de cortocircuito.

¿Cómo influye la impedancia en la corriente de falla?

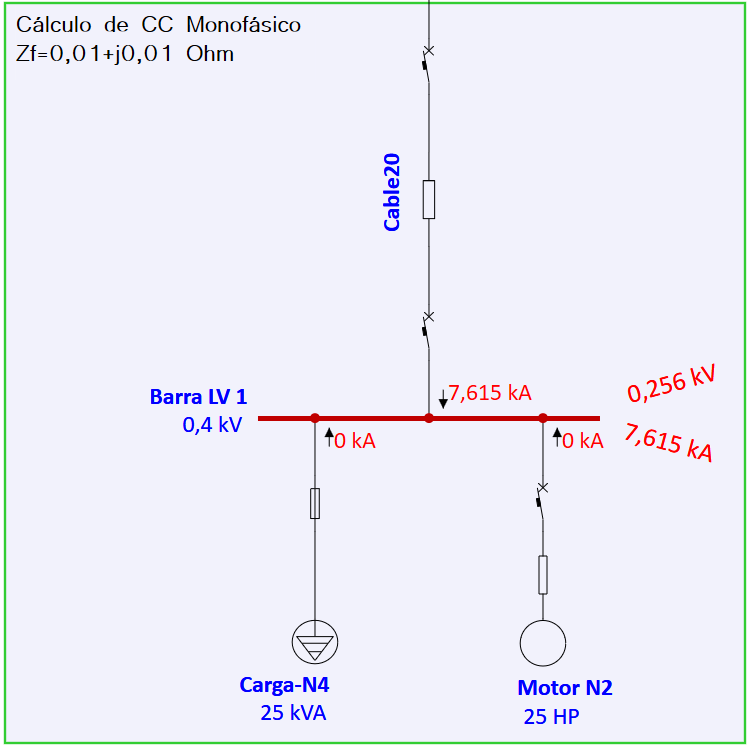

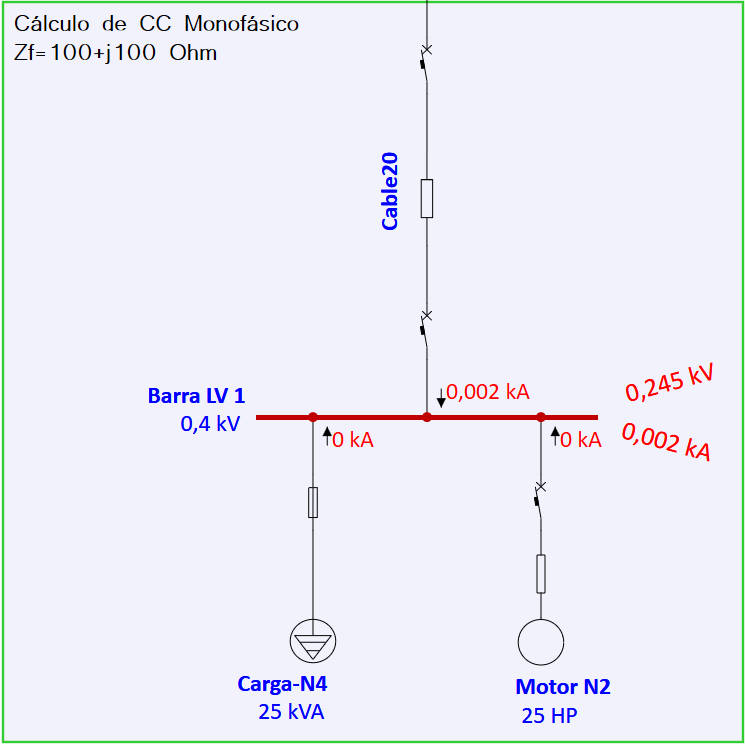

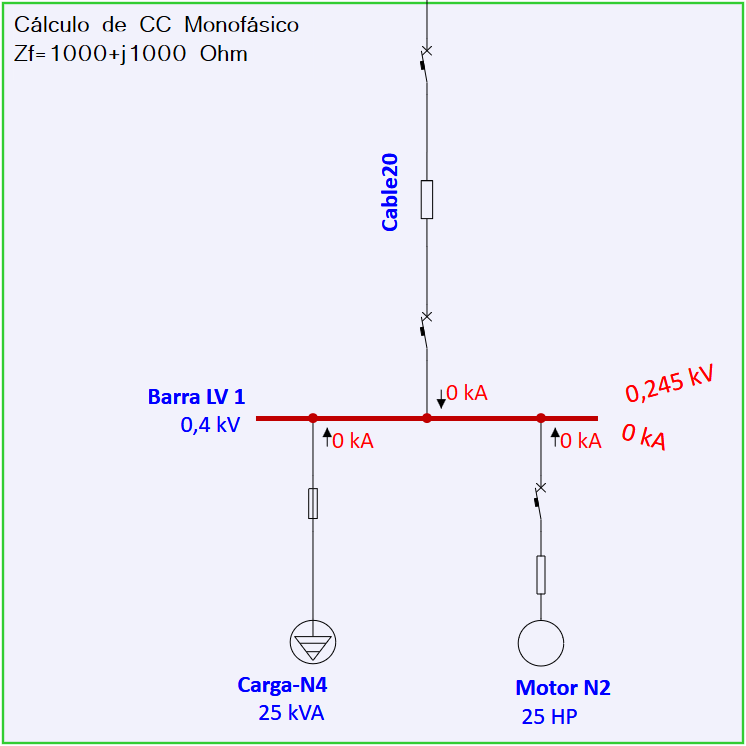

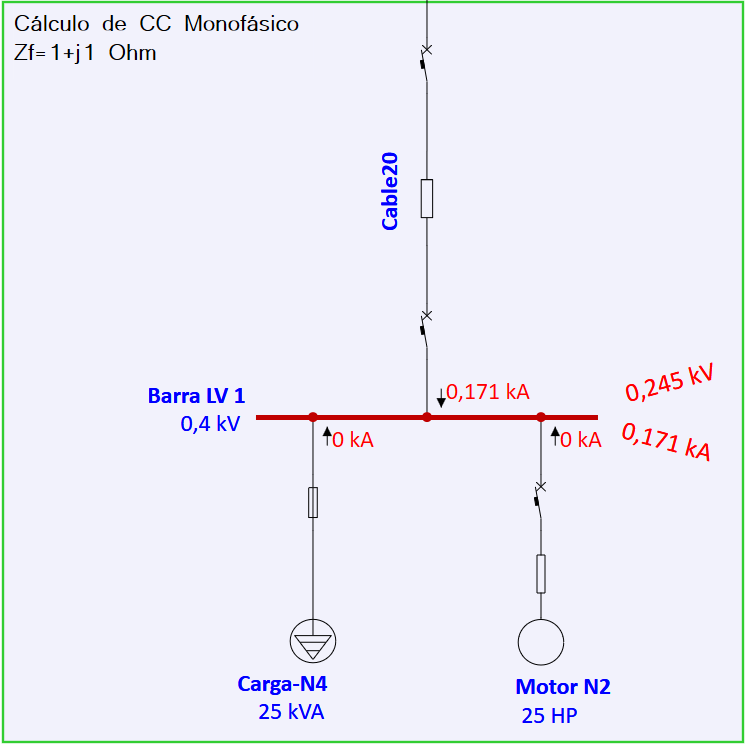

El aumento de la impedancia reduce considerablemente la corriente de falla.

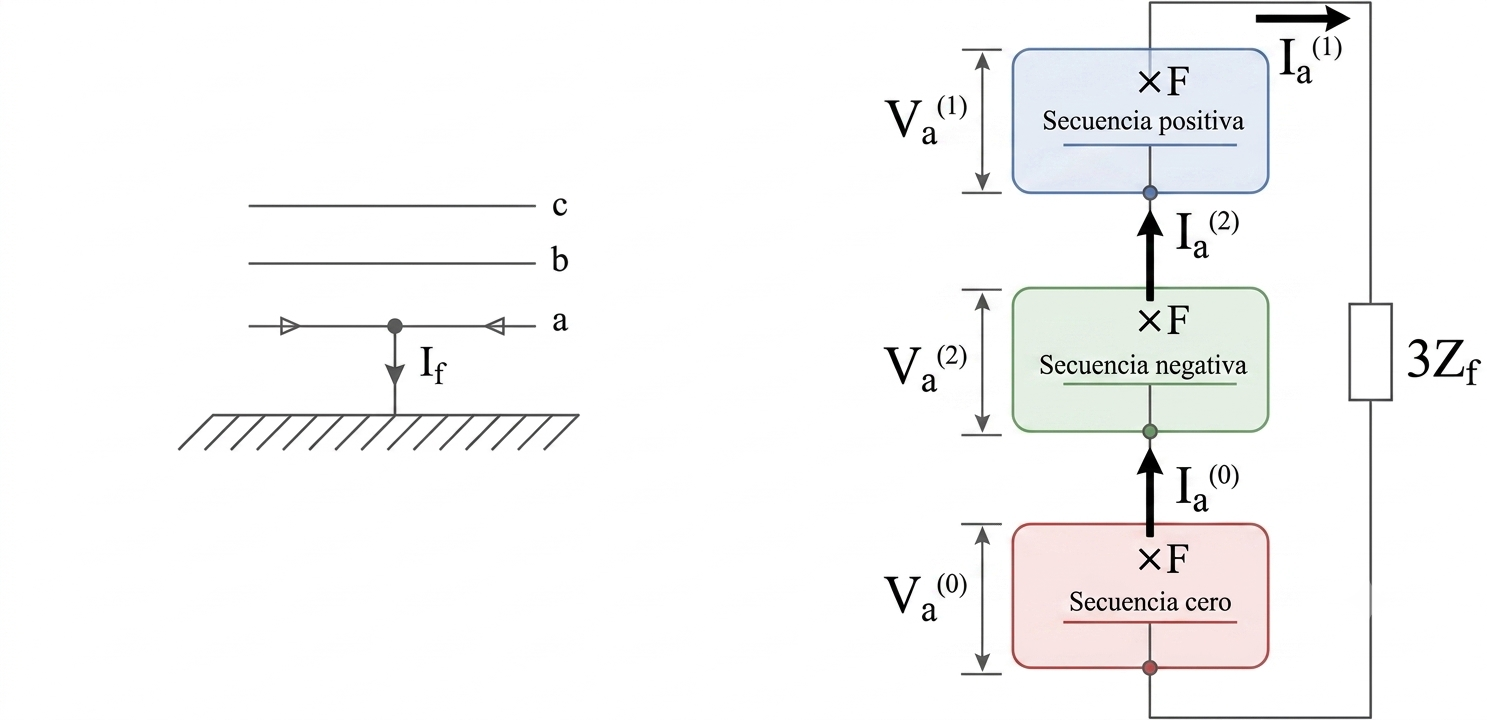

Este comportamiento es especialmente importante en fallas línea-tierra (L-G) y dos líneas a tierra (LL-G), donde una elevada impedancia puede impedir que las protecciones detecten el evento.

¿Son suficientes los interruptores termomagnéticos?

No siempre.
Los interruptores termomagnéticos están diseñados principalmente para proteger los conductores frente a sobrecargas y cortocircuitos de alta corriente.

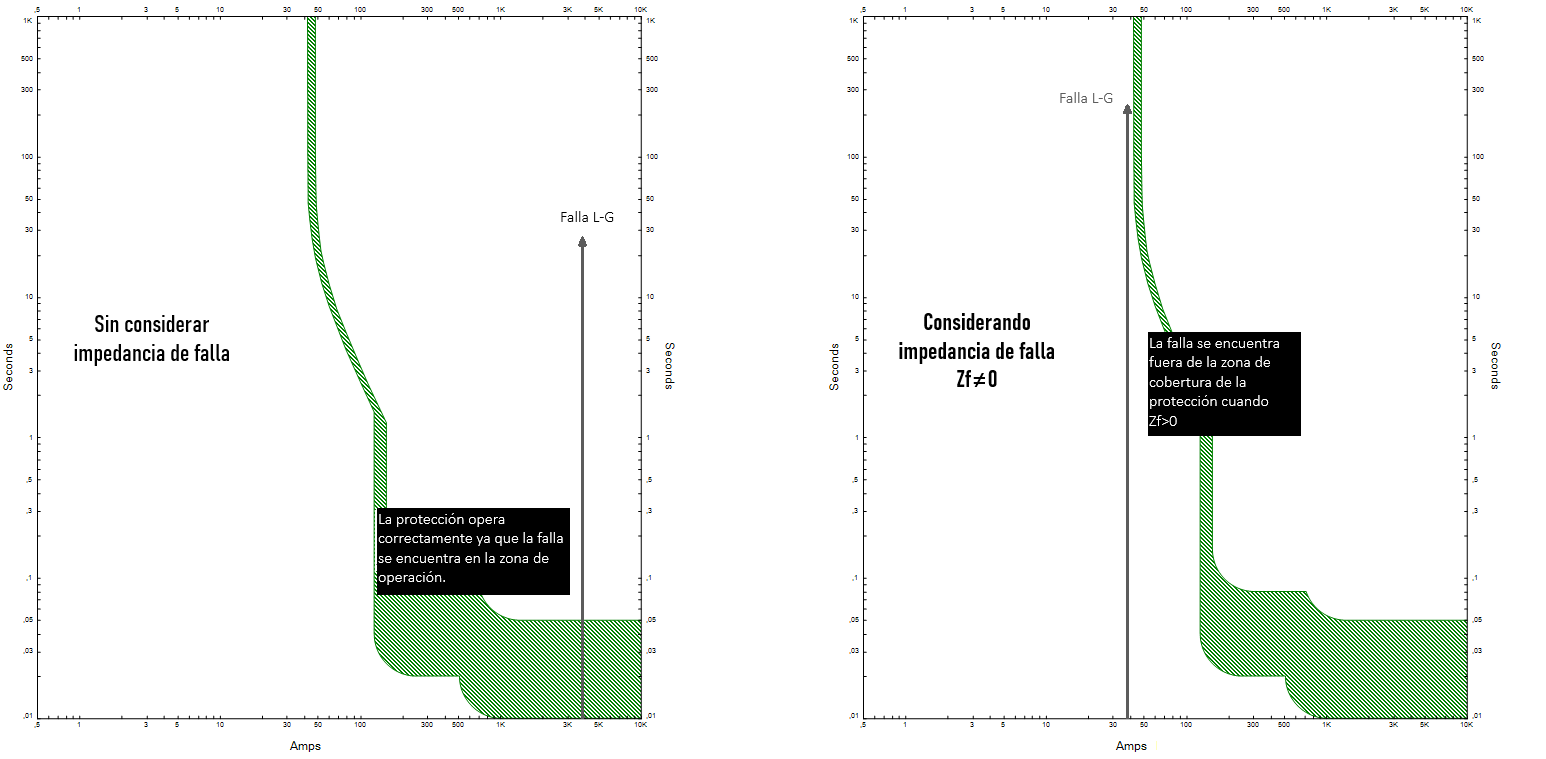

Cuando una falla presenta una impedancia elevada, la corriente puede no ser suficiente para provocar el disparo instantáneo del interruptor. En consecuencia, una carcasa metálica puede permanecer energizada durante un tiempo prolongado, aumentando el riesgo de choque eléctrico.

¿Los interruptores diferenciales son la solución?

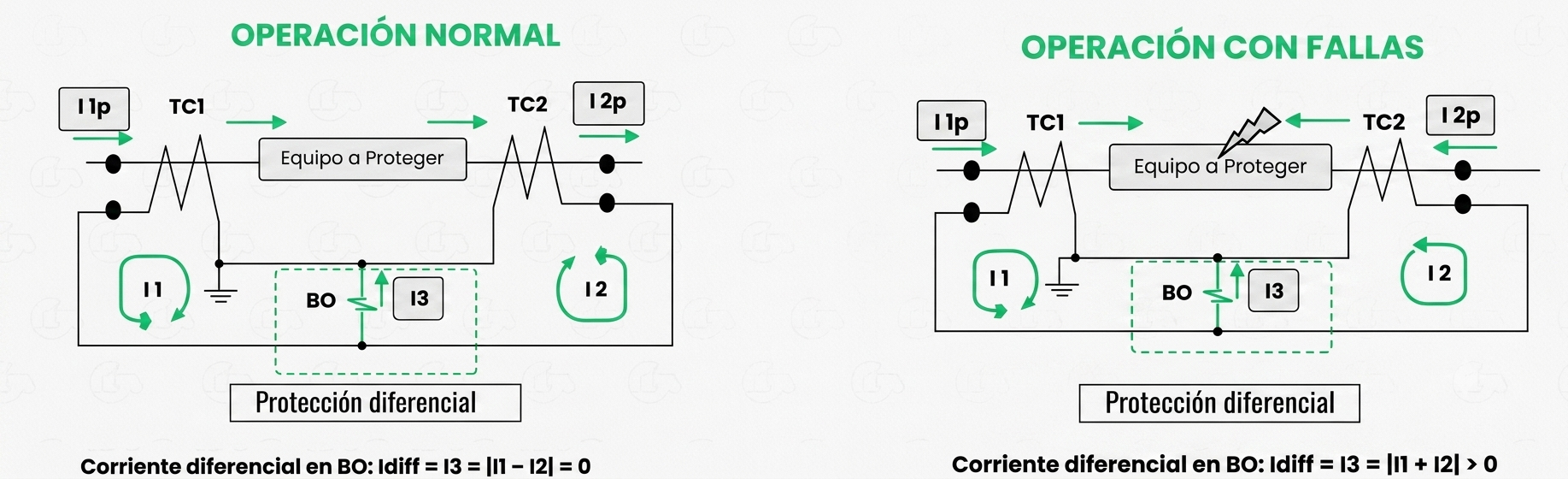

Los interruptores diferenciales constituyen una protección esencial frente a fallas a tierra porque detectan diferencias entre la corriente que circula por la fase y la que retorna por el neutro. Esto les permite actuar incluso cuando la corriente de fuga es muy pequeña, muy por debajo del umbral de un interruptor termomagnético.
Sin embargo, el diferencial no reemplaza al interruptor termomagnético. Ambos dispositivos cumplen funciones distintas y deben trabajar de forma complementaria.

En instalaciones industriales también pueden ser necesarias protecciones adicionales, como relés de falla a tierra, protecciones de secuencia cero o sistemas de monitoreo de aislamiento, dependiendo del tipo de instalación.

La importancia de los estudios eléctricos

En muchos análisis de cortocircuito solo se considera una falla franca, es decir, con impedancia prácticamente nula. Sin embargo, las condiciones reales suelen ser diferentes.
Incorporar distintos valores de impedancia de falla en los estudios permite evaluar si las protecciones continuarán operando correctamente y si existen tensiones de contacto peligrosas.

Conclusión

La impedancia de falla tiene un impacto directo en la seguridad de una instalación eléctrica. Al aumentar, reduce la corriente de cortocircuito y puede impedir la actuación de las protecciones convencionales, manteniendo una condición de riesgo durante más tiempo.
