La importancia de los estudios de sistemas eléctricos
- Flujo de carga
- Cortocircuito
- Coordinación de protecciones
- Análisis de arco eléctrico
- Arranque de motores
- Calidad de energía
¿Qué información se necesita para realizar un estudio eléctrico?
1. Diagramas eléctricos unilineales
Los diagramas unilineales permiten comprender la estructura del sistema eléctrico, la interconexión de los equipos y la distribución de la energía dentro de la instalación.
Esta información permite estimar:
- Complejidad del sistema
- Cantidad de equipos a modelar
- Alcance del estudio
2. Datos de la red equivalente de la compañía eléctrica
La red equivalente representa cómo el sistema eléctrico externo (red de la empresa distribuidora o transmisora) se comporta desde el punto de conexión de la instalación.
Estos datos influyen directamente en estudios como:
- Cortocircuito
- Coordinación de protecciones
- Arco eléctrico
Generalmente esta información debe ser solicitada a la empresa distribuidora de energía.

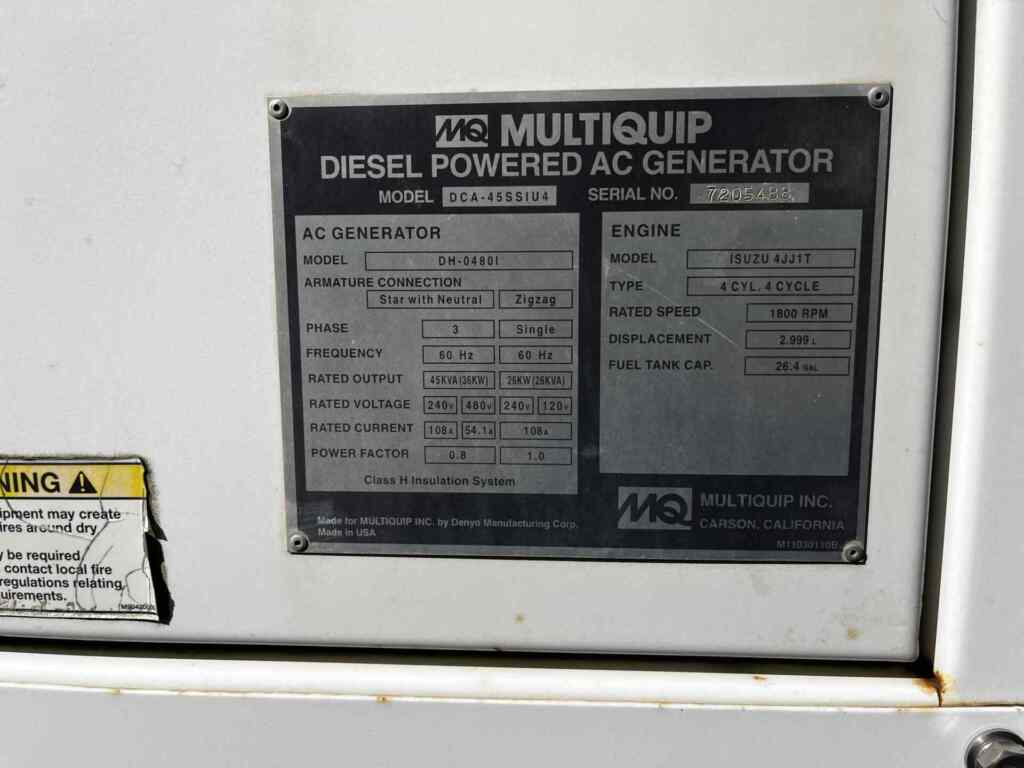

3. Datos de las fuentes de generación
Es necesario identificar todas las fuentes de energía presentes en la instalación, por ejemplo:
- Generadores de emergencia
- Generadores de operación continua
- Sistemas fotovoltaicos
- Turbinas eólicas
- Sistemas de almacenamiento de energía
Cada fuente tiene características eléctricas que influyen en el comportamiento del sistema.
4. Datos de las cargas
Las cargas eléctricas deben ser caracterizadas mediante parámetros como:
- Potencia
- Nivel de tensión
- Factor de potencia
- Tipo de conexión
- Impedancia equivalente
Estos datos son fundamentales para los estudios de flujo de carga y análisis de operación del sistema.
5. Datos de dispositivos de protección y maniobra
Los dispositivos de corte y protección cumplen un rol crítico en la seguridad del sistema eléctrico. Por lo tanto, es necesario conocer:
- Tipo de dispositivo
- Fabricante
- Modelo
- Capacidad de interrupción
- Curvas de disparo
- Tipo de relé o unidad de protección
Esta información es esencial para los estudios de coordinación de protecciones.
6. Datos de transformadores
Los transformadores deben ser modelados con información como:
- Potencia nominal
- Tensiones nominales
- Impedancia porcentual
- Tipo de conexión
- Configuración del neutro
Estos parámetros afectan directamente los resultados de cortocircuito y flujo de carga.
7. Datos de motores y equipos rotativos
Los motores eléctricos tienen un impacto significativo en el comportamiento dinámico del sistema. Es necesario conocer:
- Potencia nominal
- Corriente nominal
- Corriente de arranque
- Tipo de arranque
- Número de polos
- Tipo de control (VFD, soft starter, etc.)
8. Datos de cables de media y baja tensión
Los cables influyen en los resultados de los análisis eléctricos. Entre los datos más importantes se encuentran:
- Tipo de conductor
- Longitud
- Sección
- Material
- Impedancia
9. Configuración del sistema de puesta a tierra
El tipo de sistema de puesta a tierra (por ejemplo TT, TN, IT) influye en los niveles de falla y en los criterios de protección.
10. Escenarios de operación
Un sistema eléctrico puede operar bajo diferentes configuraciones. Algunos ejemplos incluyen:
- Operación normal
- Operación con generadores
- Operación con alimentadores fuera de servicio
- Escenarios de contingencia
Estos escenarios deben ser definidos para realizar un análisis adecuado.
11. Expansiones futuras
En muchos casos es necesario considerar crecimientos de carga o ampliaciones de la instalación. Incluir estos escenarios permite evaluar si el sistema actual podrá soportar la expansión futura.
Importancia de la precisión de los datos
La confiabilidad de los resultados de un estudio eléctrico depende directamente de la calidad de los datos utilizados.
Incluso pequeñas variaciones en ciertos parámetros pueden generar diferencias significativas en los resultados.
